Der Herstellungsprozess und Vorsichtsmaßnahmen für den LED-Bildschirm zum Öffnen und Schließen

Der Herstellungsprozess und Vorsichtsmaßnahmen für den LED-Bildschirm zum Öffnen und Schließen

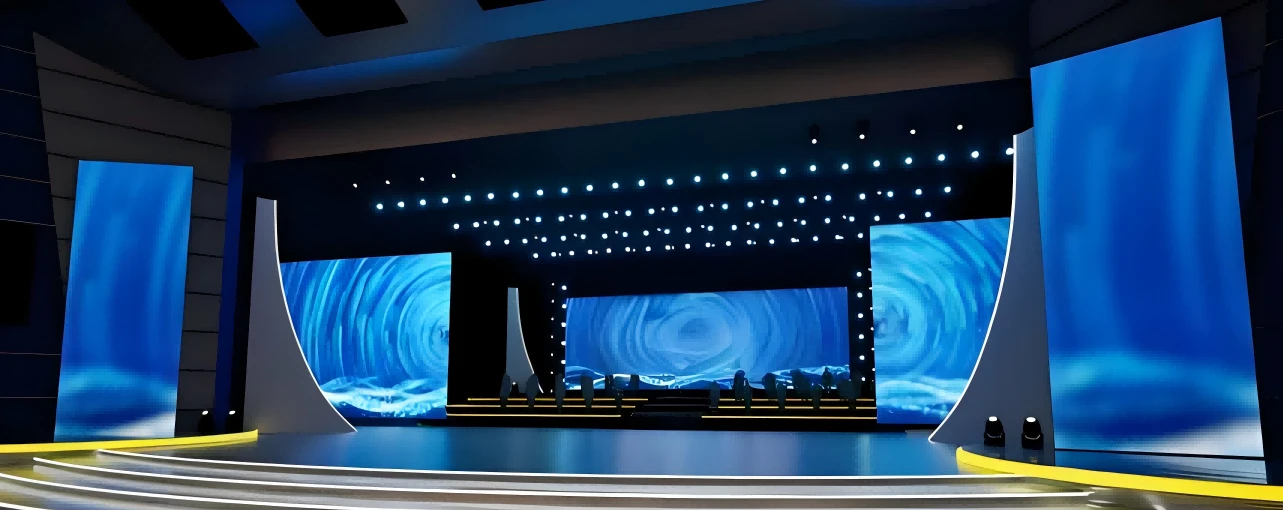

Mit seinem einzigartigen dynamischen Anzeigeeffekt und den vielfältigen Anwendungsszenarien ist der LED-Öffnungs- und Schließbildschirm zu einem innovativen Produkt geworden, das viel Aufmerksamkeit erregt hat. Wie wird also der LED-Bildschirm zum Öffnen und Schließen hergestellt? Worauf müssen wir achten?



1. Die Auswahl der Rohstoffe



1). LED-LED-Perlen

LED-Lampenperlen sind die Kernkomponenten von LED-Bildschirmen zum Öffnen und Schließen, und ihre Qualität und Leistung bestimmen direkt den Anzeigeeffekt des Bildschirms. Hochwertige LED-Lampenperlen sollten sich durch hohe Helligkeit, geringen Energieverbrauch, hohe Stabilität und lange Lebensdauer auszeichnen. Derzeit sind die gängigen LED-Lampenperlen auf dem Markt in SMD- (Surface Mount Device) und COB- (Chip on Board) Gehäusen erhältlich. SMD-Lampen sind technologisch ausgereift und kostengünstiger, während COB-Lampen eine höhere Schutzleistung und eine bessere Anzeigekonsistenz bieten.



2). PCB-Leiterplatte

Eine PCB (gedruckte Leiterplatte) ist ein Substrat, das LED-Lampenperlen und andere elektronische Komponenten trägt. Für LED-Bildschirme zum Öffnen und Schließen muss die Leiterplatte über eine gute elektrische Leitfähigkeit, Wärmeableitung und Flexibilität verfügen, um sich an die Öffnungs- und Schließbewegung des Bildschirms und die Anforderungen langer Arbeitszeiten anzupassen.



3). Treiberchip

Der Treiberchip ist für die Steuerung der Lichthelligkeit und -farbe der LED-Lampenperlen verantwortlich, was einen Schlüsselfaktor für den Anzeigeeffekt und die Stabilität darstellt. Der leistungsstarke Treiberchip ermöglicht eine präzise Graustufensteuerung, eine hohe Bildwiederholfrequenz und einen geringen Stromverbrauch und sorgt so für eine flüssige und feine Bildschirmanzeige.



4). Gehäusematerial

Das Gehäusematerial muss nicht nur ästhetisch ansprechend, sondern auch stark und korrosionsbeständig genug sein, um die elektronischen Komponenten und die mechanische Struktur im Inneren zu schützen. Zu den gängigen Gehäusematerialien gehören Aluminiumlegierungen, Edelstahl und technische Kunststoffe.





2.Der Produktionsprozess



1). PCB-Design und -Fertigung

Entwerfen Sie das Layout und die Verkabelung der Leiterplatte basierend auf der Größe und Pixeldichte des Bildschirms. Anschließend wird das Schaltkreismuster durch Ätzen, Drucken und andere Verfahren auf dem Substrat erzeugt und gebohrt, verkupfert und anderen Behandlungen unterzogen, um die Leitfähigkeit des Schaltkreises sicherzustellen.



2). LED-LED-Perlen-Patch

Die LED-Perlen werden mit einer Bestückungsmaschine präzise auf der Leiterplatte montiert und durch einen Reflow-Lötprozess verlötet, um die Perlen an Ort und Stelle zu halten. Bei der Montage ist es notwendig, den Abstand und die Positionsgenauigkeit der Lampenperlen streng zu kontrollieren, um die Gleichmäßigkeit des Anzeigeeffekts sicherzustellen.



3). Installation der Antriebsschaltung

Der Treiberchip und andere elektronische Komponenten werden auf der Leiterplatte montiert und durch Löten und Verkabeln zu einem vollständigen Treiberschaltkreis verbunden. Bei der Gestaltung und Installation der Antriebsschaltung müssen Energiemanagement, Signalübertragung, Wärmeableitung und andere Faktoren berücksichtigt werden, um den stabilen Betrieb des Bildschirms sicherzustellen.



4). Entwurf und Herstellung mechanischer Strukturen

Die mechanische Struktur des LED-Öffnungs- und Schließschirms umfasst Führungsschienen, Schieber, Übertragungsvorrichtungen, Motoren und andere Komponenten. Zunächst wird entsprechend dem Öffnungs- und Schließmodus des Bildschirms und der Bewegungsbahn das Schema der mechanischen Struktur entworfen. Anschließend werden die mechanischen Teile durch Verarbeitung, Montage und andere Prozesse hergestellt und debuggt und optimiert, um sicherzustellen, dass die Öffnungs- und Schließbewegung des Bildschirms reibungslos und reibungslos verläuft.



5). Bildschirmmontage und Debugging

Die Leiterplatte und die mechanische Struktur, in der die LED-Lampenperlen und Treiberschaltungen installiert sind, werden zu einem vollständigen LED-Öffnungs- und Schließschirm zusammengebaut. Durch Anschließen der Stromversorgung und der Signalquelle wird der Bildschirm dann zum Testen und Debuggen beleuchtet, der Anzeigeeffekt, die Farbkonsistenz, die Helligkeitsgleichmäßigkeit und andere Indikatoren überprüft und die vorhandenen Probleme angepasst und behoben.



6). Alterung und Erkennung

Um die Qualität und Zuverlässigkeit von LED-Öffnungs- und Schließschirmen sicherzustellen, müssen diese über einen langen Zeitraum getestet werden. Im Alterungsprozess werden die Leistungsindikatoren des Bildschirms in Echtzeit überwacht und mögliche Fehler und Probleme rechtzeitig gefunden und behoben. Nach Abschluss des Alterungstests wird der Bildschirm umfassend getestet und abgenommen und kann erst nach der Qualifizierung in Betrieb genommen werden.



3. Vorsichtsmaßnahmen



1). Ebenheit und Spleißgenauigkeit

Da der LED-Bildschirm zum Öffnen und Schließen die Integrität und Stabilität des Bildschirms während der Bewegung aufrechterhalten muss, sind die Ebenheit und die Verbindungsgenauigkeit des Bildschirms extrem hoch. Im Produktionsprozess ist es notwendig, die Verarbeitungsgenauigkeit der Leiterplatte, die Platzierungsgenauigkeit der Lampenperlen und die Montagegenauigkeit der mechanischen Struktur streng zu kontrollieren, um die Verformung und Fehlausrichtung des Bildschirms beim Öffnen zu reduzieren und schließen.



2). Probleme mit der Wärmeableitung

LED-Lampenperlen erzeugen während des Arbeitsprozesses viel Wärme. Wenn die Wärme nicht rechtzeitig abgeführt werden kann, beeinträchtigt dies die Lebensdauer und den Anzeigeeffekt der Lampenperlen. Bei LED-Schirmen zum Öffnen und Schließen ist das Problem der Wärmeableitung aufgrund ihrer komplexen Struktur und des begrenzten Raums zur Wärmeableitung stärker ausgeprägt. Im Produktionsprozess ist es notwendig, die thermische Leistung des Bildschirms durch ein angemessenes PCB-Layout, effiziente Wärmeableitungsmaterialien und ein optimiertes Luftkanaldesign zu verbessern.



3). Signalübertragung und Synchronisation

Beim Öffnen und Schließen des LED-Bildschirms ist die Synchronisation von Signalübertragung und Anzeige ein technisches Problem. Es ist notwendig, eine schnelle, stabile Signalübertragungstechnologie und einen präzisen Synchronsteuerungsalgorithmus zu verwenden, um sicherzustellen, dass der Bildschirm Signale in verschiedenen Positionen und Zuständen genau empfangen und anzeigen kann und Probleme wie Flackern und Zerreißen des Bildschirms vermieden werden.
